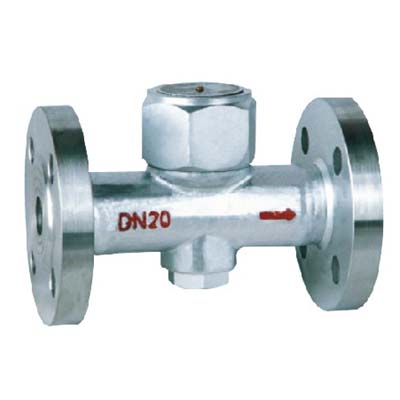

CS49H圓盤式蒸汽疏水閥是根據熱動力學原理，利用蒸汽和凝結水的熱動力學不同熱性，引起動能和勢能動靜壓變化，使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻氣排水目的。廣泛用于蒸汽主管道，伴熱管線、夾套鍋及各種小型蒸汽設備。
一、CS49H圓盤式蒸汽疏水閥原理：
在過熱蒸汽管線上如果沒有凝結水產生，疏水閥不會開啟，工作質量高。閥體為 合金鋼，閥心為硬質合金，該閥最高允許溫度為550℃，經久耐用，使用壽命長，是高壓、高溫過熱蒸汽專用疏水閥。圓盤式蒸汽疏水閥是根據伯努力熱動力原 理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
二、CS49H圓盤式蒸汽疏水閥特點
一、體積小，重量輕，不受安裝位置的限制。
二、全部材質均為不銹鋼件，經久耐用，耐腐蝕。
三、在室外不怕冷凍，能耐水擊，耐過熱。
四、過冷度為 8 ℃ ，漏汽率小于實際排量 3% ，最大背壓 50% 。
五、結構簡單，安裝維修方便。
三、CS49H熱動式圓盤式蒸汽疏水閥主要零件材料和性能參數
|
主要零部件材料表 |
|
材料 |
|
閥體、閥蓋 |
A105碳鋼、不銹鋼 |
|
|
閥座、閥片 |
不銹鋼 |
|
|
過濾網 |
不銹鋼 |
四、CS49H熱動式圓盤式蒸汽疏水閥技術參數表
|
產品型號 |
公稱通徑（DN） |
連接方式 |
使用壓力 |
最高允許溫度 |
外型尺寸 |
參考重量（kg） |
|||
|
L |
H1 |
H2 |
W |
||||||
|
CS169H(Y) |
15 |
螺紋、承插焊 |
0.01~4.0 |
350 |
85 |
57 |
47 |
53 |
1.7 |
|
20 |
|||||||||
|
25 |
95 |
||||||||
|
CS49H(Y) |
15 |
法蘭 |
0.01~4.0 |
350 |
150 |
57 |
47 |
53 |
4.8 |
|
20 |
150 |
||||||||
|
25 |
150 |
||||||||
|
CS169H |
15 |
螺紋、承插焊 |
0.01~4.0 |
350 |
75 |
60 |
45 |
53 |
1.2 |
|
20 |
85 |
60 |
45 |
53 |
1.3 |
||||
|
25 |
95 |
60 |
45 |
53 |
1.5 |
||||
|
32~50 |
130 |
75 |
45 |
70 |
4.2 |
||||
|
CS49H |
15~20 |
法蘭 |
0.01~4.0 |
350 |
150 |
60 |
45 |
53 |
3.0 |
|
25 |
160 |
60 |
45 |
53 |
3.3 |
||||
|
32~50 |
230 |
75 |
45 |
70 |
9.5 |
||||
|
CS49H-16c25c40c |
65 |
法蘭 |
0.01~4.0 |
350 |
270 |
107 |
107 |
90 |
18 |
|
80 |
280 |
115 |
115 |
100 |
20 |
||||
|
100 |
320 |
120 |
120 |
120 |
22 |
||||
客戶訂購須知：
客戶訂購CS49H熱動式圓盤式蒸汽疏水閥請告是否帶有附件，以便我們正確選型。如果使用單位選擇用CS49H熱動式圓盤式蒸汽疏水閥請按型號直接向工奧 銷售部門訂購，如果 客戶使用的產品有附加要求或者使用環境復雜時，您可以提供您的設計圖紙和相關參數，由本公司的技術工程師為您把關。
